中圧クーラント装置ISK-MPC2M
高圧クーラント装置ISK-HPC7M

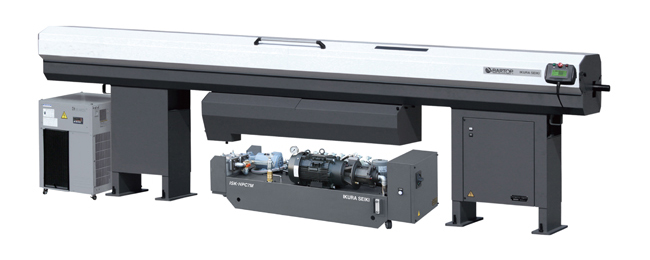

自動棒材供給機(バートップ)の下部スペースに設置できる、
給材機メーカーならではの横型デザイン。
工場の床面積当たりの生産稼働率アップに貢献します。
切り屑の除去や工具寿命の延長、高精度加工に効果を発揮します。
ISK-MPC2M 仕様 | |
---|---|
クーラントバルブ | 1ヶ〜6ヶ |
切削液 | 油性/水溶性 |
最大吐出圧力 | 2.0Mpa (20bar) |
最大吐出量 | 50Hz:15L/min 60Hz:18L/min |
電圧/周波数 | 3PH AC200V/50Hz 3PH AC200V/60Hz 3PH AC220V/60Hz |
クーラントモータ出力 | 0.75kW |
空気圧力 | 0.5〜0.6Mpa (5~6bar) |
液温 | 5〜60度 |
周囲温度 | 5〜40度 |
質量 | 60kg |

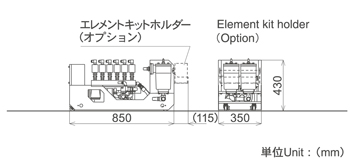

寸法図

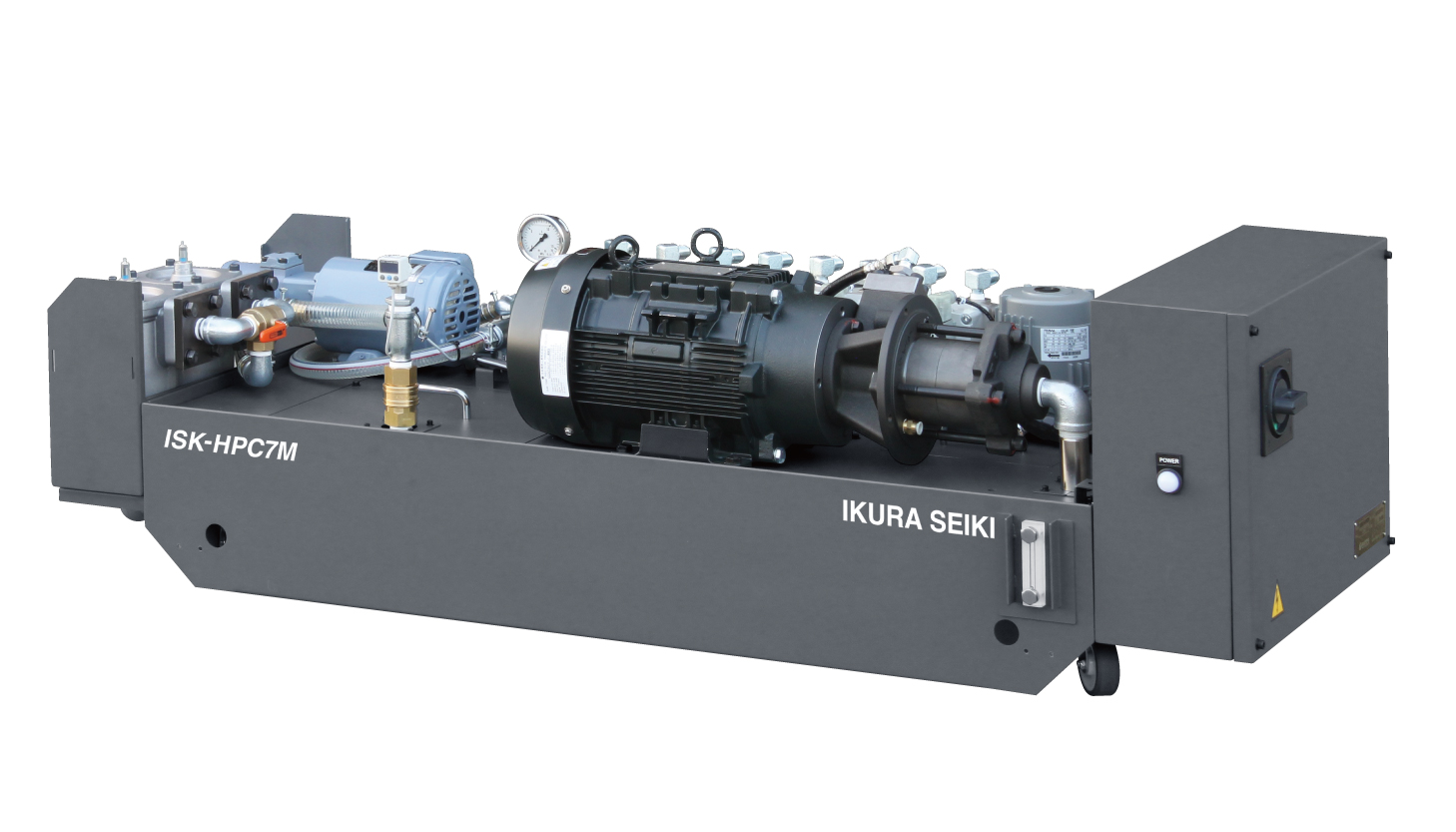

ISK-HPC7M 仕様 | |
---|---|
クーラントバルブ | 0ヶ〜8ヶ |
切削液 | 油性/水溶性 |
最大吐出圧力 | 6.9Mpa (69bar) |
最大吐出量 | 50Hz:10L/min 60Hz:14L/min |
電圧/周波数 | 3PH AC200V/50Hz 3PH AC200V/60Hz 3PH AC220V/60Hz |
電源電圧 | 4.5kVA |
クーラントモータ出力 | 4.0kW |
空気圧力 | 0.5〜0.6Mpa (5~6bar) |
タンク容量 | 115L |
有効使用量 | 25L |
液温 | 5〜45度 |
周囲温度 | 5〜40度 |
質量 | 240kg |

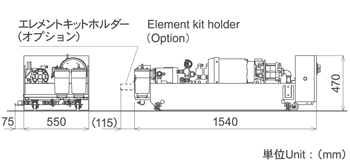

寸法図
従来の縦型高圧クーラント

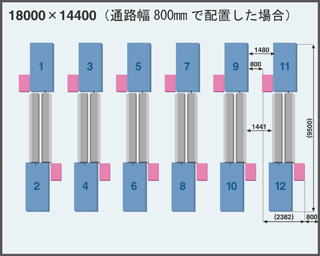

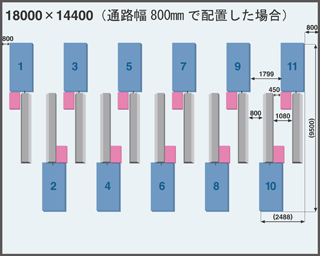

配置例
育良の底床型高圧クーラント
配置例

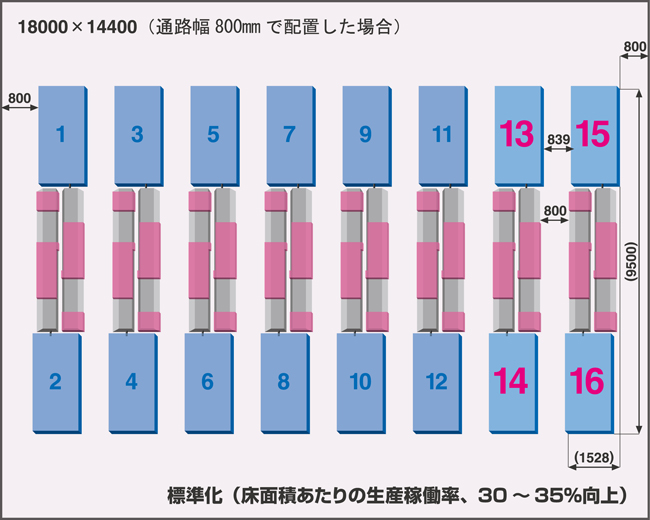

同じ床面積で12台から16台へ
床面積当たりの生産稼働率アップ
